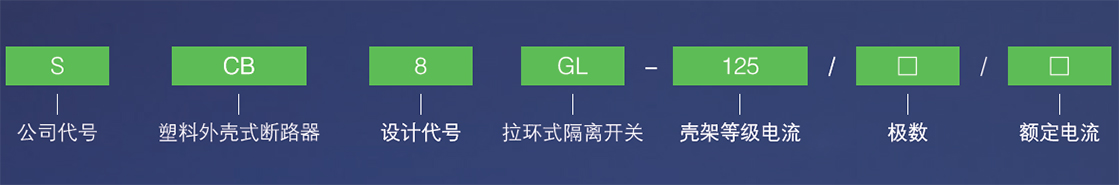

型號含義

技術參數(shù)

額定工作電壓Ue(V)	230V( 單極)、400V( 二極、三極、四極)
額定工作電流ln(A)	10A、16A、20A、25A、32A、63A、80A、100A、125A
額定短時耐受電流(lcw)	2kA，通電時間1s
額定短路接通能力(lcm)	2.84kA, 通電時間0.1s；
額定接通與分斷能力	lc(t=0.1s)
機械電氣壽命	機械壽命20000 次，電氣壽命8000 次；cosΦ=0.8，操作頻率為120 次/ 小時

功能特點

SCB8GL-125 系列小型隔離開關，主要作為終端設備的進線側總開關，適用于交流 50Hz/60Hz, 額定電壓230V/400V 及以下的配電控制回路，額定電流至125A, 廣泛應用于 工礦企業(yè)，高層建筑，商業(yè)及家庭場所。
產品符合GB/T14048.3、IEC60947-3 標準, 產品獲得CCC 認證。

外形及安裝尺寸（單位mm）
