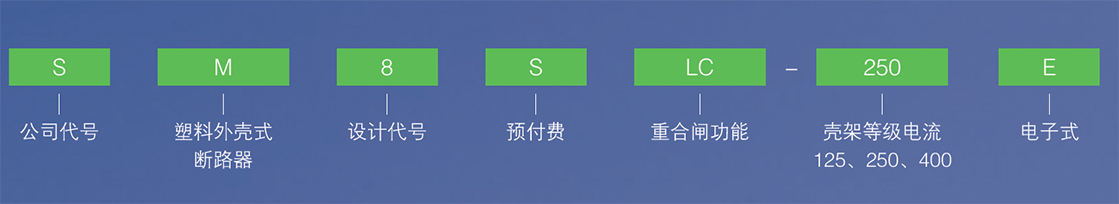

型號含義

技術參數

型號	SM8SLC-250E	SM8SLC-400E
殼架等級額定電流lnm(A)	250	400
額定電流ln(A)	0.4-1.0lnm(A) 連續(xù)可調
輔助電源電壓Ue(AC V)	415/50Hz
適用板數	3P+N
額定剩余動作電流(mA)l △ n	檔位數值可選，可根據客戶要求定制8 組參數數值( 默認50-800)
額定剩余不動作電流(mA)	l △ no=50% △ ln
額定極限不驅動時間(s)	檔位數值可選，可根據客戶要求定制3 組參數數值( 默認60-300ms)
極限短路分斷能力lcu(KA)	M:50 H:85	M:50 H:75
運動短路分斷能力lcs(KA)	M:35 H:50	M:35 H:50
額定剩余短路接通( 分斷) 能力	25%lcu
動作特性分類	Ac 型
延時重合閘時間(s)	20-60
過壓動作值(V)	默認275±5%( 用戶可整定)
欠壓動作值(V)	默認160±5%( 用戶可整定)
缺相動作值(V)	默認120±5%( 用戶可整定)

功能特點

SM8SLC 系列電子式剩余電流動作重合閘斷路器，適用于交流50Hz/60Hz，額定電壓AC400V, 額定電流至800A 的三相四線中性點直接接地（TT 系統）配電線路中，用于對人省觸電危險提供間接接觸保護，也可對因設備絕緣損壞等產生的接地故障電流而引起的電氣火災及出點危險提供保護，并可用來分配電能和保護線路的過載、短路、過壓、欠壓、缺相也具備保護功能。
該斷路器具備對費控電能表控制信號的檢測進行自動控制斷路器的分合閘，與費控電能表配套使用實現欠費分閘，有費合閘的自動控制。
125/250A/400A 殼架產品較SM8LC 短與普通塑殼斷路器同殼架相同。
本產品符合國家電網及南方電網公司《電能表外置斷路器技術規(guī)范》以及CQC1121-2016《電能表外置斷路器技術規(guī)范》。同時符合本產品符合GB/T14048.2、GB/T13955、GB/T22710 標準，產品獲得CCC 認證。

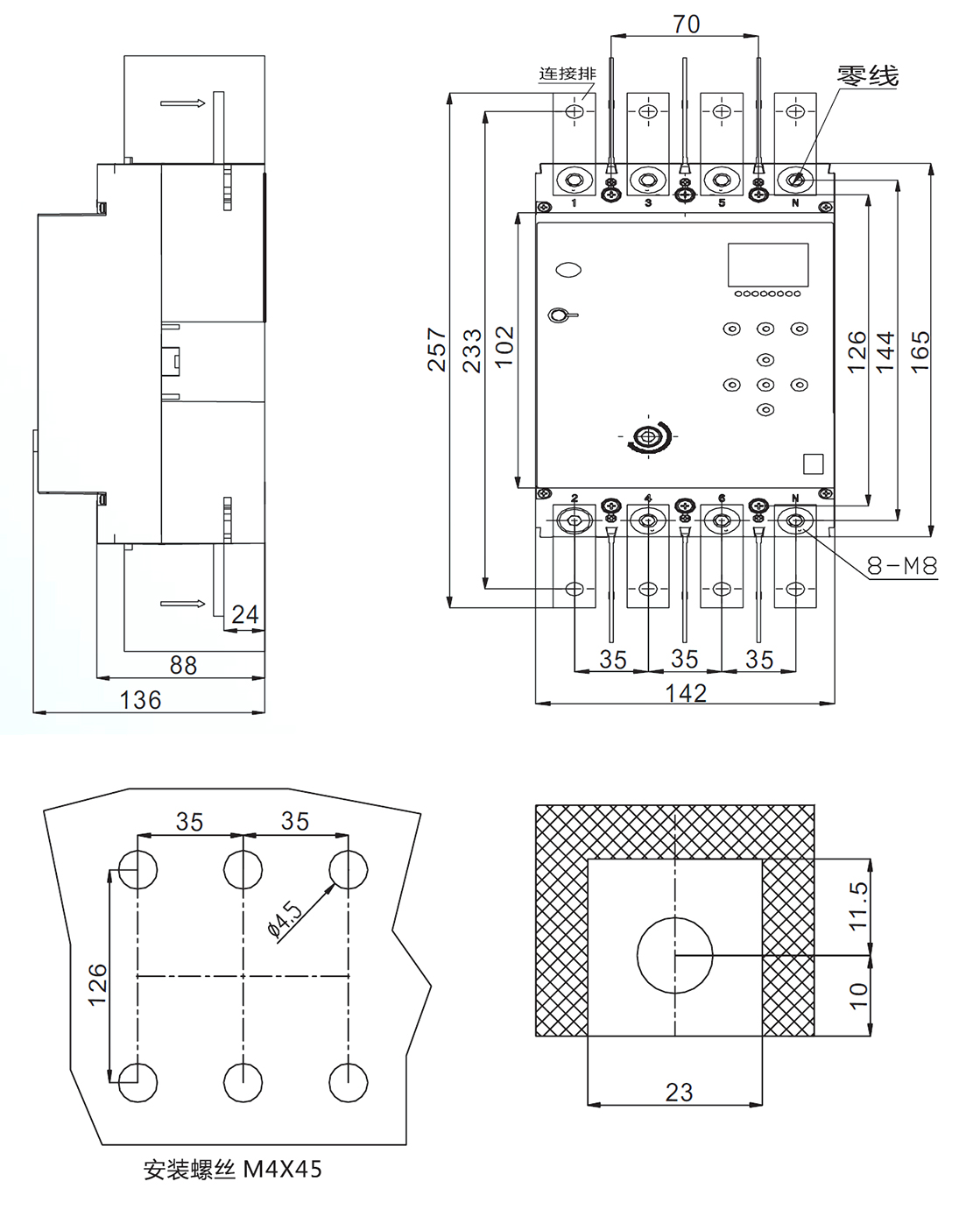

SM8SLC-250E 外形及安裝尺寸（單位mm）

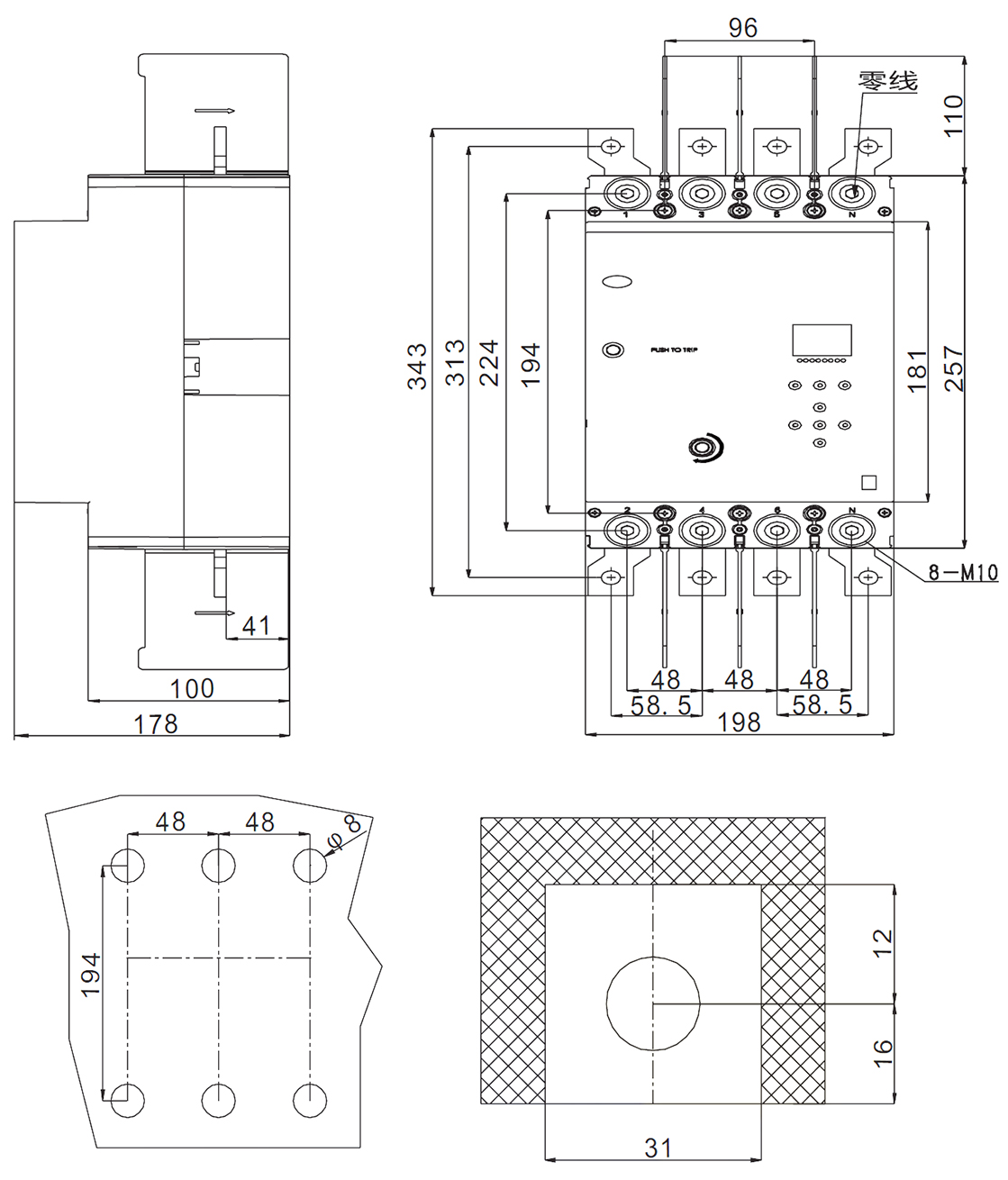

SM8SLC-400E 外形及安裝尺寸（單位mm）
