適用范圍

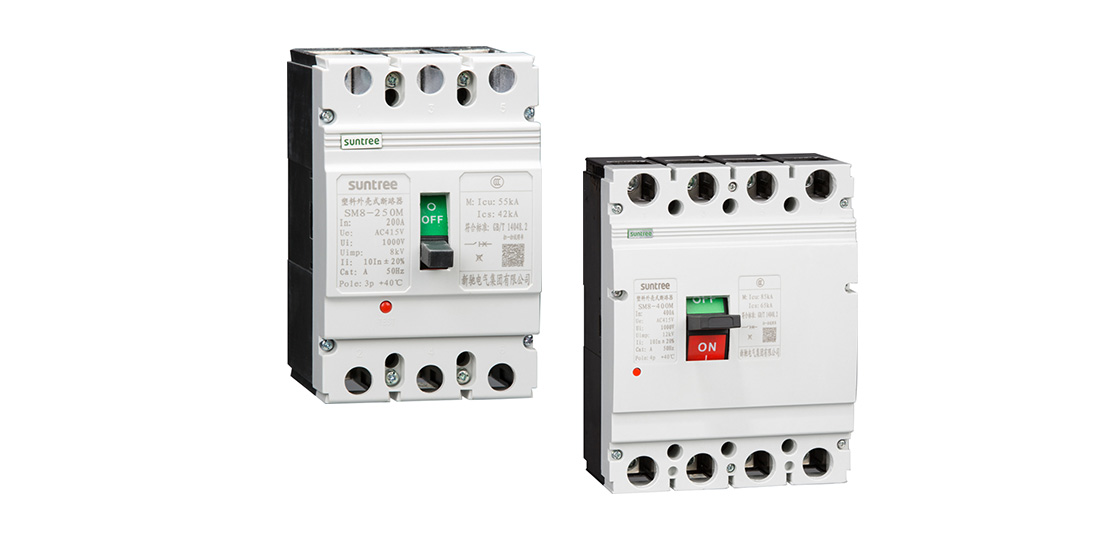

SM8 系列塑料外殼式斷路器( 以下簡稱斷路器) 適用于交流50Hz，額定絕緣電壓1000V(63 型為800V)，額定工作電壓至690V，額定工作電流從10A 至630A 的配電網絡電路中，用來分配電能和保護線路及電源設備免受過載、短路、欠電壓等故障的損壞。同時也能作為電動機的不頻繁起動及過載、短路、欠電壓保護。該斷路器具有體積小、分?jǐn)喔?、飛弧短等特點，是用戶使用的理想產品。斷路器垂直安裝( 即豎裝)，亦可水平安裝( 橫裝)。接線方式可選擇板前和板后接線及插入式接線。

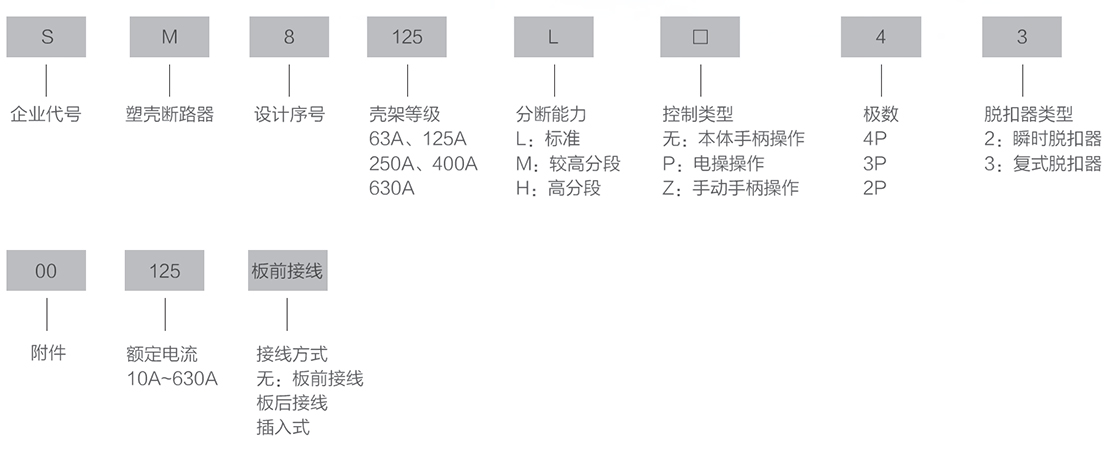

型號及含義

使用環境

● 周圍空氣溫度上限值不超過+40℃，空氣溫度下限值不低于-5℃；
● 污染等級3；
● 防護等級20
● 安裝地點的海拔高度不超過2000m；
● 大氣相對濕度，在周圍最高溫度+40℃時不超過50%，在較低的溫度下可以有較高的相對濕度，例如20℃時達90%，并考慮到因溫度變化發生在產品上的凝露而采取必要措施；

電氣技術參數

熱磁、漏電式基本參數

型號		SM8-63	SM8-125	SM8-250	SM8-400	SM8-630
殼架等級電流(A)		63	125	250	400	630
額定電流ln(A)		10、16、20、25、 32、40、50、63	10、16、20、25、 32、40、50、63、80、 100、125	100、125、160、180、 200、225、250	225、250、315、350、400	400、500、630
極數		3、4	2、3、4	2、3、4	3、4	3、4
額定絕緣電壓Ui(V)		AC800	AC1000	AC1000	AC1000	AC1000
額定工作電壓Ue(V)		AC400	AC415/AC690
額定沖擊耐受電壓Uimp(V)		8000	8000	8000	8000	12000
飛弧距離		≤50			≤100
極限短路分?jǐn)嗄芰cu (kA)	L	35	36	36	-	50
	M	50	55	55	85	75
	H	-	85	85	-	100
運行短路分?jǐn)嗄芰cs (kA)	L	22	27	27	-	35
	M	35	42	42	65	50
	H	-	63	63	-	70
機械電氣壽命(次)	通電	2000
	不通電	10000

附件種類

附件代號\附件名稱	無附件	報警觸頭	分勵脫扣器	輔助觸頭	欠電壓脫扣器	分勵脫扣器輔助觸頭	分勵脫扣器欠電壓脫扣器	二組輔助觸頭
電磁式脫扣器	200	208	210	220	230	240	250	260
復式脫扣器	300	308	310	320	330	340	350	360

附件代號\附件名稱	輔助觸頭欠電壓脫扣器	分勵脫扣器報警觸頭	輔助觸頭報警觸頭	欠電壓脫扣器報警觸頭	分勵脫扣器輔助觸頭報警觸頭	二組輔助觸頭報警觸頭	輔助觸頭欠電壓脫扣器報警觸頭
電磁式脫扣器	270	218	228	238	248	268	278
復式脫扣器	370	318	328	338	348	368	378

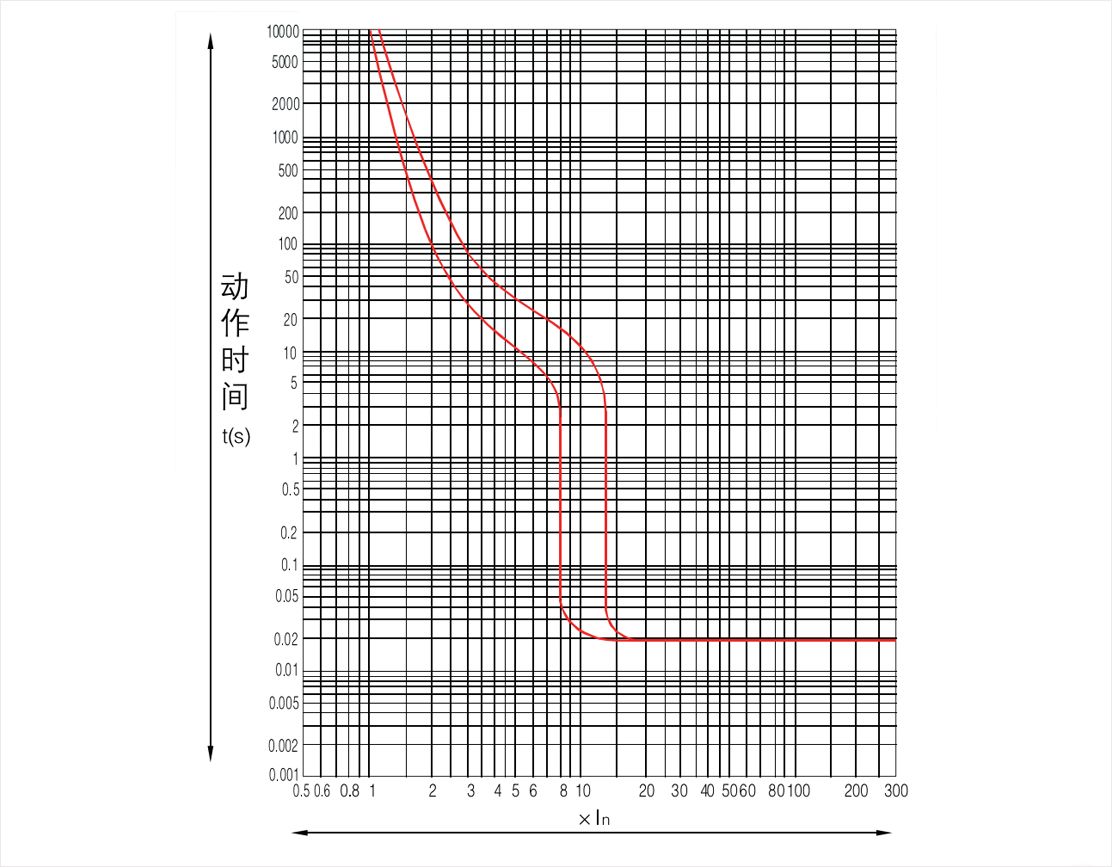

脫口特性曲線

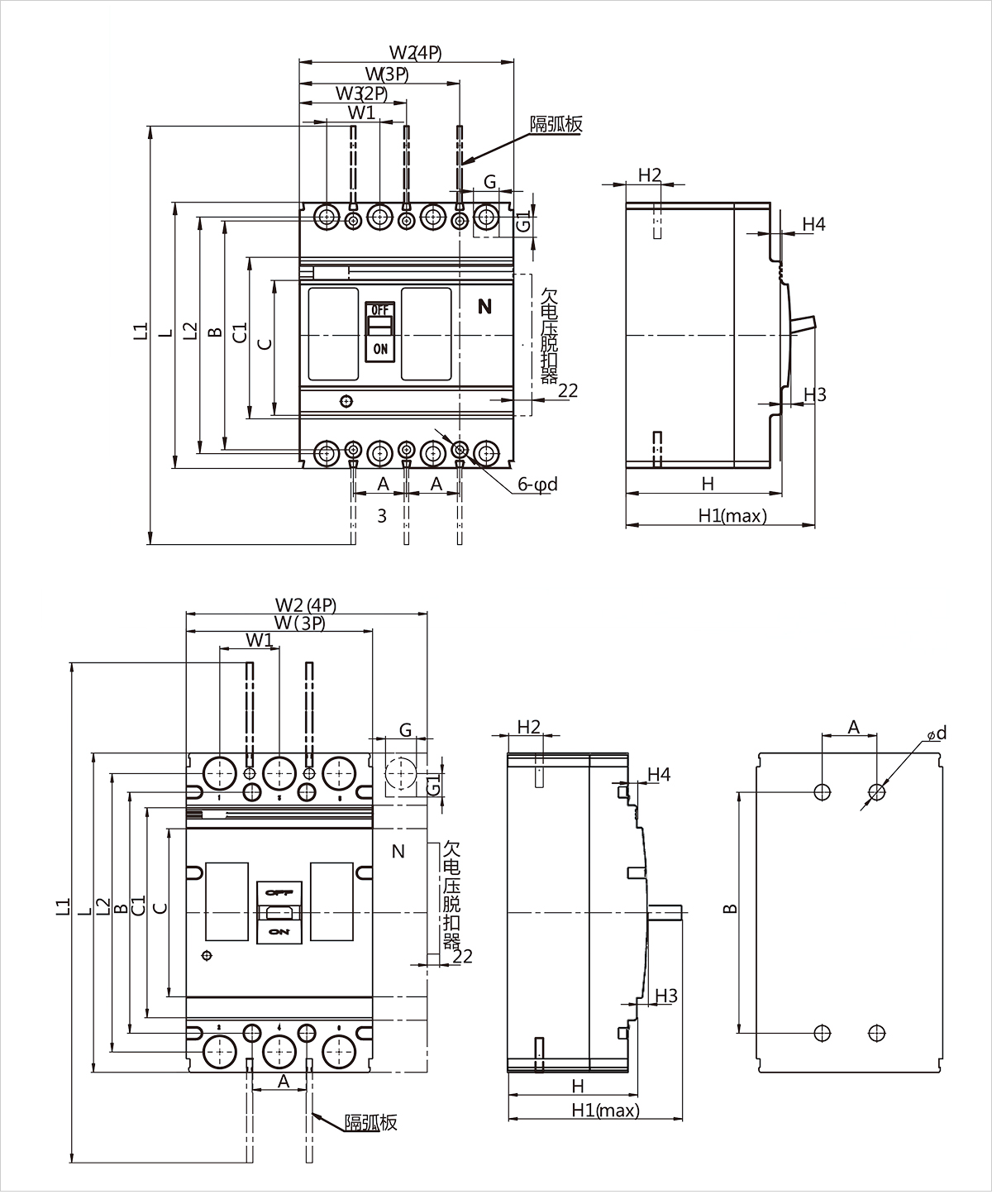

尺寸

尺寸類別		外形尺寸																安裝尺寸
型號	尺寸代碼	C	C1	G	G1	H	H1	H2	H3	H4	L	L1	L2	W	W1	W2	W3	A	B	Фd
	SM8-125PV	58	87	17.5	7.5	85	104	24	4	7	150	246	132	91.5	30	122	65	30	129	4.5
	SM8-250PV	60	102	20	10	104	127	24	6	9	165	293	144	105.5	35	142	74	35	126	4.5
	SM8-400PV	137	173	30	11	106.5	146.5	39	7	9	259	459	224	149	44	199		44	194	7
	SM8-630PV	134	178	40	15	110	150	43	7	9	270	470	234	182	58	243		58	200	7
	SM8-800PV	136	204	44	11	110	158.5	35	7	9	280	480	243	210	70	280		70	243	7
