適用范圍

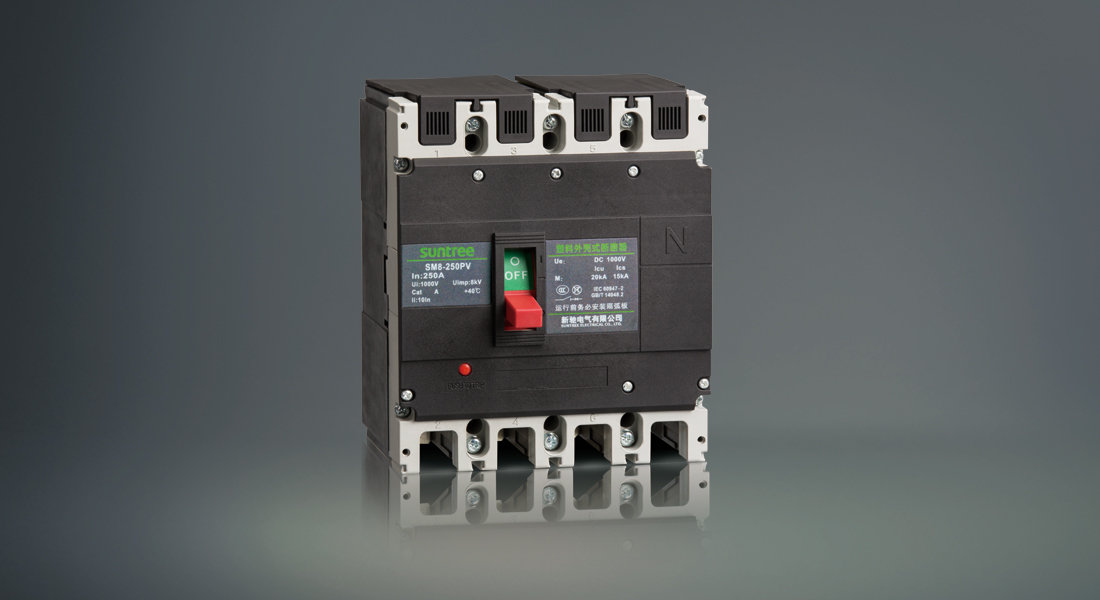

SM8-PV 系列光伏直流斷路器適用于額定電壓至DC1000V，額定電流至1250A 的直流電網電路中，直流斷路器具有過載長延時保護、短路瞬時保護功能，用來分配電能和保護線路及電源設備免受過載、短路等故障的危害。
直流斷路器的操作機構具有快速閉合和快速分?jǐn)喙δ?，結構緊湊，體積小，使用方便。

型號及含義

①注：電動操作機構工作電壓：AC110V 、AC220V 、DC24V、DC110V、DC220V。
②注：Y2、Y2B ≥ 400A 的殼架等級不適用內部鏈接。

使用環境

● 海拔高度2000m 及以下，高于2000m 需降容使用，其他特殊要求請與制造商聯系；
● 能耐受潮濕空氣的影響( 三防型) ①；
● 能耐受鹽霧油霧的影響( 三防型)；
● 能耐受霉菌的影響( 三防型)；
● 在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方。
注：①三防產品請注明TH。

電氣技術參數

型號		SM8-125 PV	SM8-250 PV	SM8-400 PV	SM8-630 PV	SM8-800 PV	SM8-1250 PV
額定持續電流Inm		125	250	400	630	800	1250
額定電流In(A)		20、25、32、40、50、63、80、100、125	125、140、160、180、200、225、250	250、315、350、400	400、500、630	630、700、800	800、1000、1250
額定工作電壓Ue(V)DC		250V、500V、750V、1000V	500V、750V、1000V	500V、750V、1000V	500V、750V、1000V	500V、750V、1000V	500V、750V、1000V
額定絕緣電壓Ui(V)		1000V	1000V	1500V	1500V	1500V	1500V
額定沖擊耐受電壓Uimp(kV)		8kV	8kV	8kV	8kV	8kV	8kV
測試電壓一分鐘(V)		3550	3550	3550	3550	3550	3550
極限短路 分?jǐn)嗄芰Γ╧A）Icu (1cs=75%Icu)	250V	20	20	35	35	50	50
	500V	20	20	35	35	50	50
	750V	20	20	35	35	50	50
	1000V	20	20	35	35	50	50
機械壽命	總次數	7000	7000	4000	4000	2500	2000
電氣壽命	總次數	2000	2000	1000	1000	800	600
總分?jǐn)鄷r間		20	20	20	20	20	20
安裝位置		任何位置
是否具有隔離特性		是
標準		IEC 60947-2、IEC60947-1、GB 14048.1、GB 14048.2
允許環境溫度（℃）		-25℃~+50℃
防護等級		20
可帶附件		輔助、報警、分勵、手操、電操、機械聯鎖
飛弧距離		≤50		≤100
瞬時動作值		12In				7In
安裝方式		固定式、插入式

附件代號

附件名稱	不帶附件	報警觸頭	分勵觸頭	輔助觸頭	欠電壓脫扣器	分勵脫扣器輔助觸頭	欠電壓脫扣器分勵脫扣器	二組輔助觸頭	欠電壓脫扣器輔助觸頭	分勵脫扣器報警觸頭	輔助觸頭報警觸頭	欠電壓脫扣報警觸頭	分勵脫扣器輔助觸頭報警觸頭	二組輔助觸頭報警觸頭	輔助觸頭欠電壓脫扣器 報警觸頭
代號	00	08	10	20	30	40	50	60	70	18	28	38	48	68	78

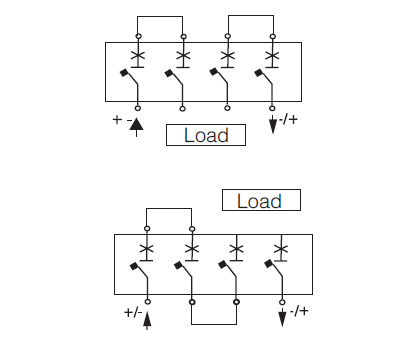

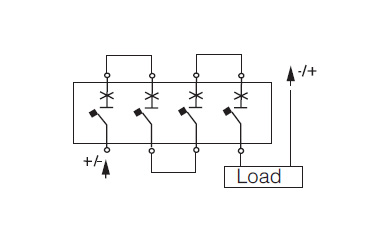

接線方法

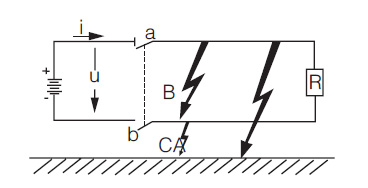

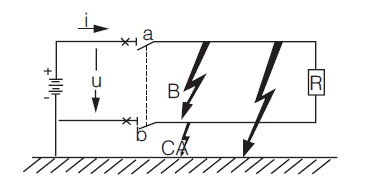

接地類型	單極接地系統		不接地系統
電路圖
故障影響	故障A	最大短路電流Isc	故障A	無影響
	故障B	最大短路電流Isc	故障B	最大短路電流Isc
	故障C	無影響	故障C	無影響
≤DC500V	注：1上、下進線皆可，此處一下進線為例		注：1上、下進線皆可，此處一下進線為例 確保安裝方式不會發生二次接地故障
DC500~750V	注：1上、下進線皆可，此處一下進線為例		注：1上、下進線皆可，此處一下進線為例 確保安裝方式不會發生二次接地故障
DC750-1000V	注：1上、下進線皆可，此處一下進線為例		注：1上、下進線皆可，此處一下進線為例 確保安裝方式不會發生二次接地故障

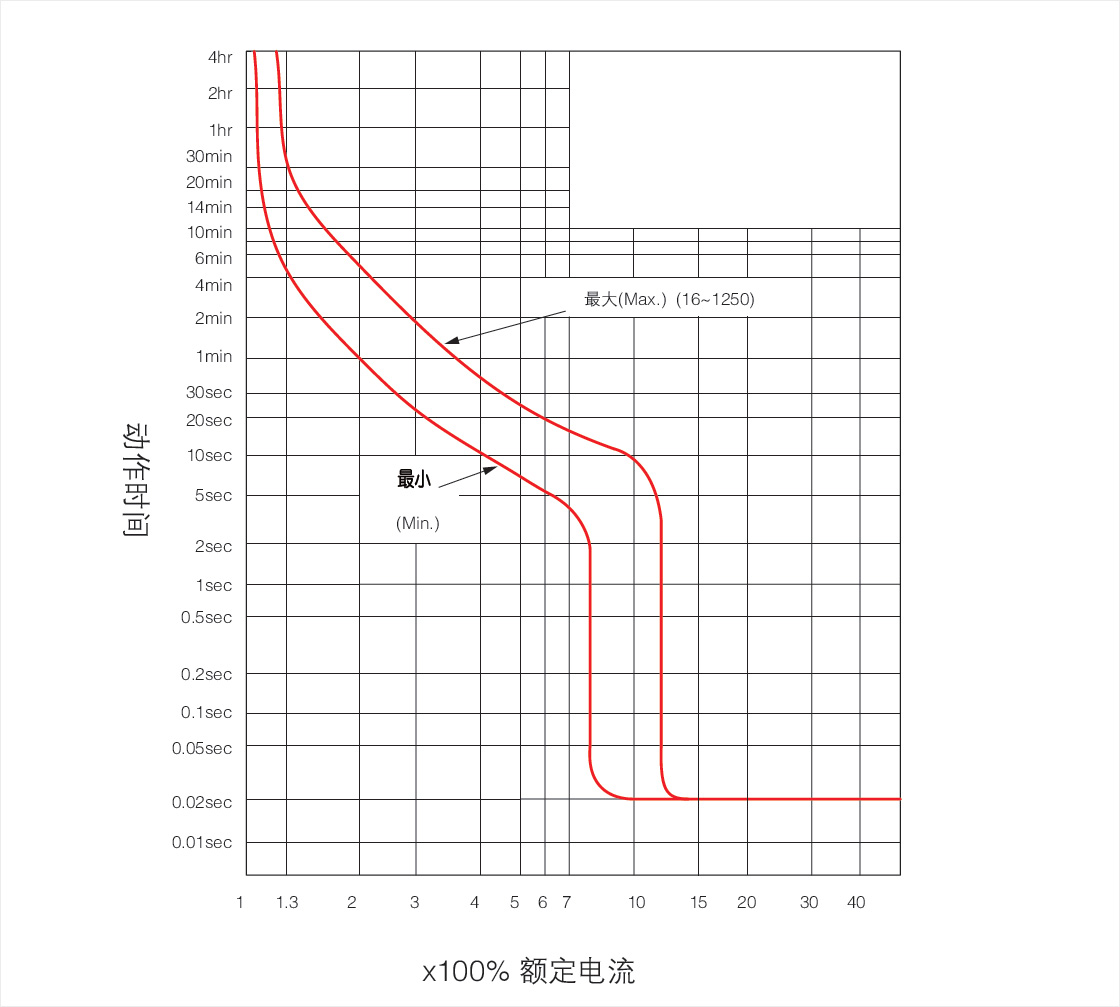

動作特性曲線

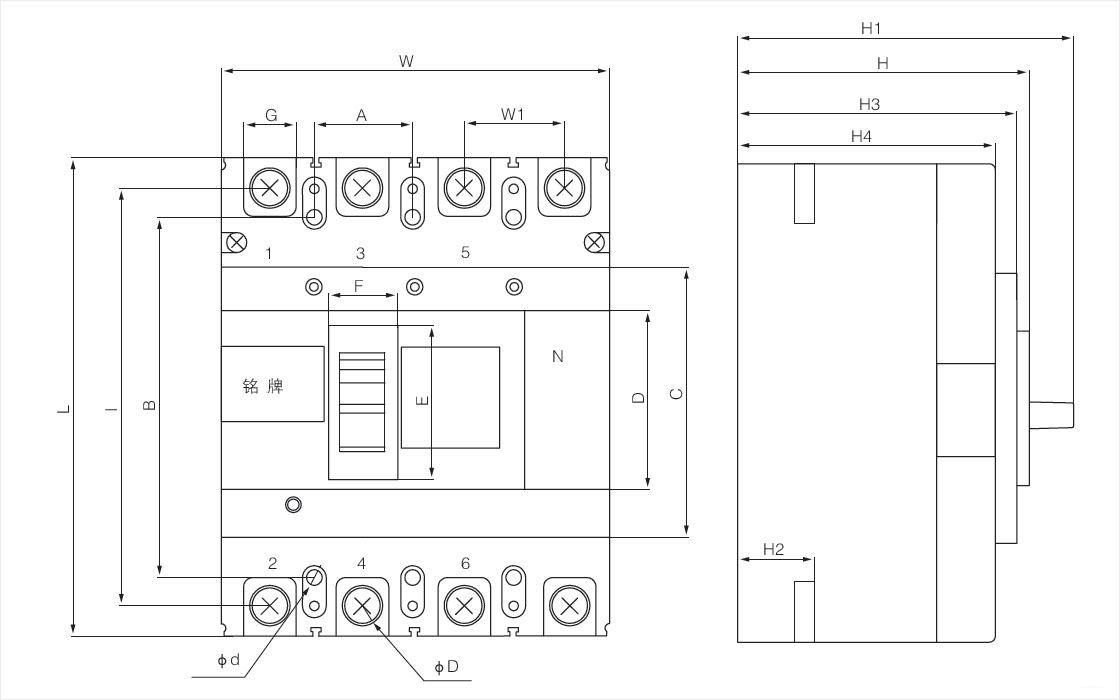

外形安裝尺寸

型號	A	B	Φd	L	W	C	D	G	I	W1	E	F	ΦD	H	H1	H2	H3	H4
SM8-125PV	30	129	4.5	150	122	101	61	18	131	30	50	22	8	88	107	22	81	77
SM8-250PV	35	126	4.5	165	142	117	61	23	146	35	50	22	8	108	125	23	102	98
SM8-400PV	44	195	7	257	199	173	128	30	228	44	89	65	10	108	153	36	103	99
SM8-630PV	58	200	7	270	240	184	134	43	235	58	89	65	12	112	158	40	109	104
SM8-800PV	70	243	7	280	280	205	155	46	243	70	106	66	12	108	158	32	103	99
