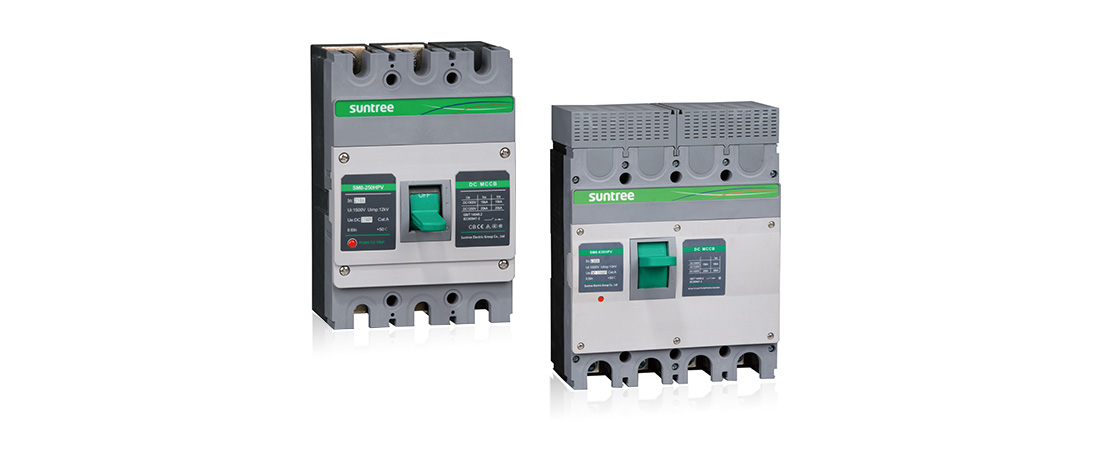

產品概述

SM8-*HPV 系列光伏專用直流塑殼斷路器適用于額定電壓至DC1500V，額定電流630A 的直流電網電路中，直流斷路器具有過載長延時保護、短路瞬時保護功能，用來分配電能和保護線路及電源設備免受過載、短路等故障的危害。
直流斷路器的操作機構具有快速閉合和快速分?jǐn)喙δ埽Y(jié)構緊湊，體積小，使用方便。

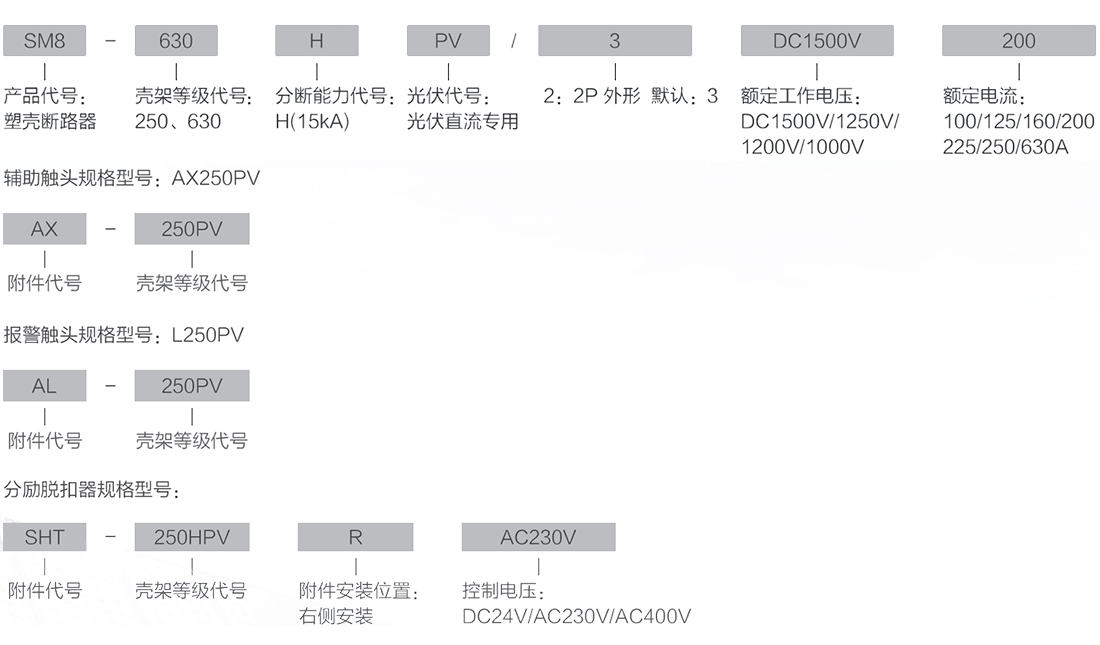

產品型號及含義

電氣技術參數

產品型號		SM8-250HPV/2 1000V SM8-250HPV/2 1200V	SM8-250HPV /3 1500V	SM8-630HPV /4 1500V
產品名稱		PV DC MCCB	PV DC MCCB	PV DC MCCB
額定工作電壓Ue		DC 1000V DC 1200V	DC 1250V DC 1500V	DC1250V DC1500V
額定絕緣電壓Ui		1500V	1500V	1500V
額定沖擊電壓Uimp		12KV	12KV	12KV
極數		2	3	4
脫扣器類型		熱磁式（熱磁不可調）TMD Fixed
依據標準		GB 14048.2,IEC/EN 60947-2
使用類別		A(PV-1)
殼架電流 In		250A		630A
額定工作電流 In		100/125/160/200/225/250A		400/500/630A
分?jǐn)囝愋?		H
額定極限短路分?jǐn)嗄芰cu		Ue1200v 10kA Ue1000v 20kA	Ue1500v 15kA Ue1250v 20kA	Ue1500V 30kA Ue1500V 30kA
運行分?jǐn)嗄芰cs		75%ICU	Ue1500v 15kA Ue1250v 20kA	Ue1500V 30kA Ue1500V 30kA
保護功能	長延時保護 Ir	1 ln
	瞬時保護 Ii	6ln (Min1000A)
壽命	機械	10000次
	電氣	2000次
外形尺寸W × H × D		90 × 200 × 86mm	135 × 200 × 86mm	H型310×240×155 G型350×240×155
安裝方式		固定式	固定式	固定式
防護等級		接線端口：20/所有側面：40
相對濕度		+50℃下不超過95%
有無接線極性要求		無
污染等級		3級
工作溫度		-40℃ - +75℃
操作指示		有 ON/OFF 指示
脫扣器是否可調		否
電氣附件		選配：分勵/輔助/報警 （注：輔助、報警和分勵左右側只能安裝一組） 2P僅左邊
隔離功能		有

熱保護特性

序號	試驗電流	I/Ir	約定時間	起始狀態
1	約定不脫扣電流	1.05	＞1h(In≤63A)	冷態
			＞2h(In＞63A)
2	約定脫扣電流	1.3	≤1h(In≤63A)	按序號 1 試驗后
			≤2h(In＞63A)

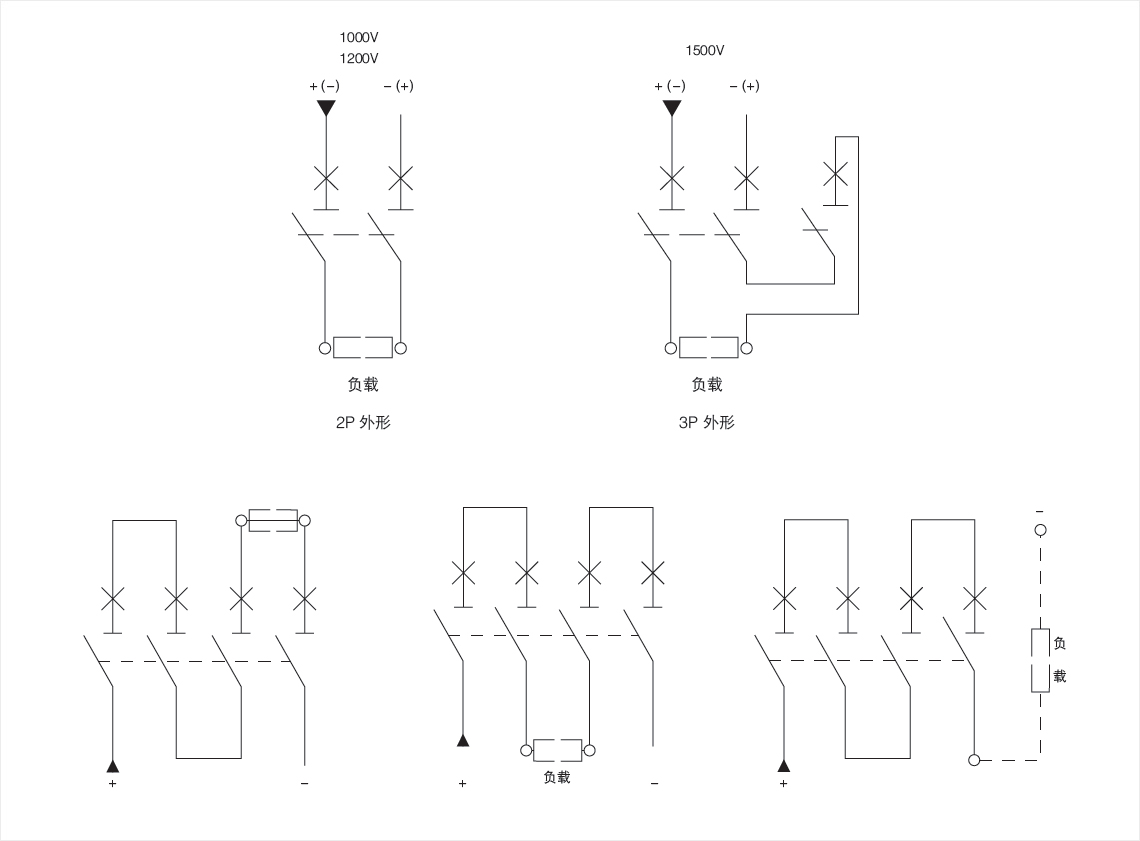

接線圖

外形及安裝尺寸

• 說明書 SM8-250HPV 光伏專用直流塑殼斷路器
